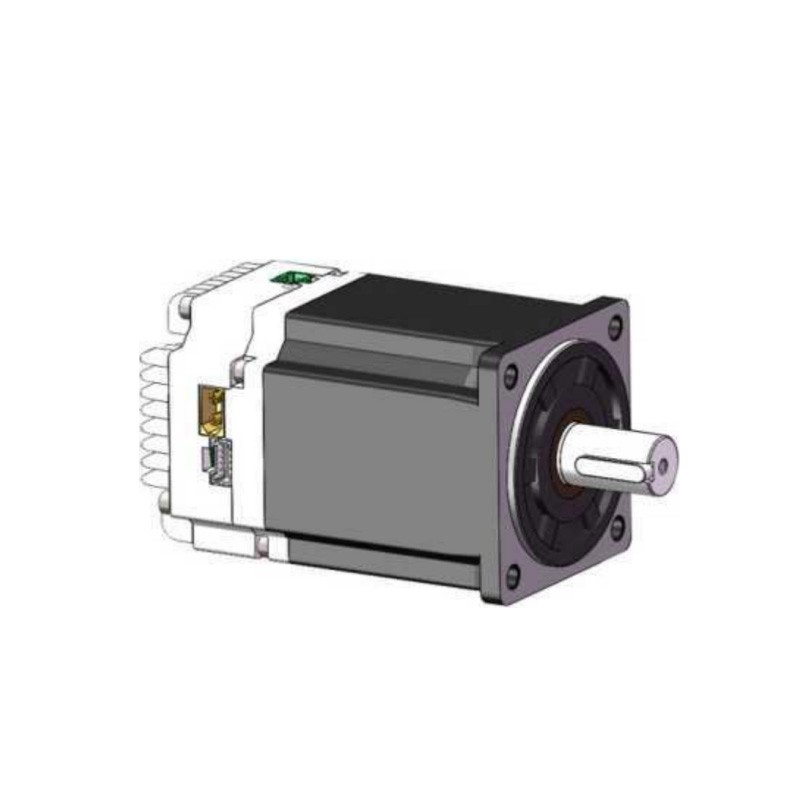

Úsáidtear an mótar servo comhtháite le tiománaí go forleathan cineál. Tá an dá leagan DC agus AC againn. Tá dearadh an-dlúth ag an mótar servo comhtháite le tiománaí agus tá sé oiriúnach le cur i bhfeidhm le spás níos lú ach ard-riachtanas le haghaidh feidhmíochta agus rialú solúbtha. Táimid ceannródaí maidir le dearadh agus táirgeadh mótair servo DC comhtháite den sórt sin. Déanann muid féin an tiománaí agus na bogearraí a fhorbairt freisin ionas go n-oibríonn an mótar agus an tiománaí go foirfe le chéile. Tá ár mbogearraí an-éasca le húsáid agus úsáid iomlán a bhaint as cumas ardfheidhmíochta ár mótair. Tríd an dearadh uathúil seo trí thiománaí a chomhtháthú leis an mótar, is féidir lenár dtáirge solúbthacht ard, níos lú spáis agus ardfheidhmíochta a bhaint amach.
Feidhmchlár tipiciúil
Úsáidtear an mótar servo comhtháite le tiománaí go forleathan in innealra, feistí leighis, AGV, RGV agus trealamh lóistíochta eile. Tugann an dearadh comhtháite nó comhcheangailte níos mó solúbthachta maidir le húsáid spáis agus ag an am céanna ardfheidhmíocht chéanna an mhótair servo agus an tiománaí lenár bogearraí forbartha féin.
CCanna
Clibeanna Te: mótair servo comhtháite le tiomáint, mótair servo comhtháite tSín le monaróirí tiomáint, soláthraithe, monarcha
Príomh-Sonraíochtaí
|
Mír |
Sonraíochtaí |
|
Modh ceangail foirceannadh |
Ceangal réalta |
|
Cineál ionchódóra |
Ionchódóra iomlán 17 giotán |
|
Súgradh gathach seafta |
0.025mm |
|
Imréiteach gathacha |
0.06mm@450g |
|
Imréiteach aiseach |
0.08mm@450g |
|
Uasfhórsa imthacaí gathacha |
15N@20MM Tosaigh leis an flange |
|
Fórsa aiseach uasta gathacha |
10N |
|
Grád inslithe |
Grád B |
|
Neart tréleictreach |
500VAC / nóiméad |
|
Friotaíocht inslithe |
Íosmhéid 100H, 500VDC |
Sonraí leagan múnla
|
Múnla |
MD80AIS130-48-02430-1R001 |
MD80AIS145-72-03230-1R001 |
|
Voltas rátáilte (V) |
48/72 |
48/72 |
|
Cumhacht rátáilte (W) |
750 |
1000 |
|
Reatha rátáilte (A) |
20 |
14.5 |
|
Casmhóiminte rátáilte (N. M) |
2.4 |
3.2 |
|
Buaic-chasmhóiminte (N. M) |
4.8 |
6.4 |
|
Luas rátáilte (RPM) |
3000 ± 10% |
3000 ± 10% |
|
Luas uasta (RPM) |
3200 ± 10% |
3200 ± 10% |
|
Friotaíocht cábla (Ω) |
0.08 土 10% |
0.06 土 10% |
|
Ionduchtú cábla (MH) |
0.24 ±20% |
0.28 ±20% |
|
Comhéifeacht chasmhóiminte (NM/A) |
0.12 ± 10% |
0.15 ± 10% |
|
Fad (MM) |
130 |
145 |
|
Poll |
5 |
5 |
|
Leibhéal cosanta |
IP54 |
IP54 |
|
Rang inslithe mótair |
Aicme F |
Aicme F |
Eolas faoi Ordú agus Seachadadh
|
MOQ |
10 PCS |
Teastas |
ISO9001, CE |
|
Cigireacht |
Cigireacht samplála / cigireacht iomlán |
Tionól/Pacáistee |
Caighdeán nó de réir éilimh |
|
Am Seachadta |
10-15 lá |
Bunús |
Shanghai tSín |
|
Cineál |
Sraithuimhir Críochfort Uimh |
Ainm |
Feidhm |
Nóta |
|
CN1 |
1 |
DC+ |
Cuaille dearfach soláthar cumhachta DC |
Soláthar cumhachta Dc24-36v, dearfach agus diúltach |
|
2 |
GND |
Cumhacht&Talamh |
||
|
CN5 |
1 |
D01+ |
Teirminéal aschuir 01 |
Braitheann feidhm an teirminéil ar Shocruithe feidhme I/O an úsáideora |
|
2 |
DOI- |
|||
|
3 |
D02+ |
Teirminéal aschuir 02 |
||
|
4 |
D02- |
|||
|
8 |
DI1 |
Teirminéal ionchuir 01 |
||
|
5 |
DI2 |
Teirminéal ionchuir 02 |
||
|
6 |
DI3 |
Teirminéal ionchuir 03 |
||
|
7 |
DIC |
Úsáidtear foirceann coitianta an teirminéil ionchuir chun an cúplóir optúil ionchuir a thiomáint, atá ceangailte le DC12 ~ 24V (modh ceangail NPN dearfach coitianta) nó OV (modh císte PNI diúltach coitianta), agus is é an sruth M 100mA |
||
|
9 |
DIR+ |
Ordú treo deireadh dearfach |
DC5-24V |
|
|
10 |
DIR{0}} |
Deireadh diúltach treorach |
||
|
11 |
PULS+ |
Pulse ordú deireadh dearfach |
||
|
12 |
PULS- |
Deireadh diúltach an chuis ordaithe |
||
